Мой старенький Синк Мастер 757mb... За сегодня я успел выучить половину его схемы, перепаять несколько конденсаторов и одну микросхему и разобрать/собрать на норматив трижды. А всё из-за того, что монитор- трудяга. Сегодня он перепугал меня и девушку тем, что после шаманских манипуляций чуть не умер.
А дело было так- на мониторе начала появляться рябь, жуткая нелинейность и разброс по ширине кадра, который никакими настройками в норму было не вернуть. Из-за наезжания изображения на само себя через верхний край пришлось выкрутить все настройки так, что монитор на 17" показывал картинку на 15", при этом пришлось выкрутить не только настройки самого монитора, но и видеодрайвер. То есть я имел маленькое изображение и то внизу монитора. Сегодня я полез в гугль это исправить, разобрал монитор и на включённом мониторе (надо же было на чём-то схему смотреть) принялся чинить блок питания. Перепаял конденсатор. Собрал. Изображение улучшилось, но строку меню в программах было всё ещё плохо видно. Заметил, что при охлаждении нагревающейся микросхемы изображение восстанавливается. Взял суперклей (термопасту куда-то закинул) и принялся лепить на радиатор ещё один, для большей площади.
Тут-то всё и произошло- небольшая искорка между новым радиатором микросхемы и мощным диодом (который я и зацепил таким своеобразным охлаждением) - и кадровая развёртка погасла. Только светлая горизонтальная линия через весь дисплей давали знать, что монитор работает. Пляски с мультиметром и произнесённые заклинания (исключительно из матерных слов) к результату не привели. Разобрал, проверил напряжения по карте, покурил мануалы и принципиальные схемы. Собрал. Принялся гуглить, но уже на КПК. Нагуглил ту же схему и принялся разбираться. В конце концов нашёл номинал нужной микросхемы- на моей не было видно- детали закрывали, а выпаивать так было не резон. В итоге матерясь и радуясь, откопал у местных металлоломщиков нужную микросхемку вместе с платой. Всё алюминиевое с неё уже было снято, но мне и не важно. Перепаял. Микросхема сильно греется, сильнее, чем та, что была, но изображение не плывёт. Нашёл в подвале старый шумящий кулер, прилепил, провод (от наушников) завёл внутрь корпуса и подключил к 12 В. Теперь вроде работает. Далее пруфпики.
Добавлено 31-10-2010 в 23:21:

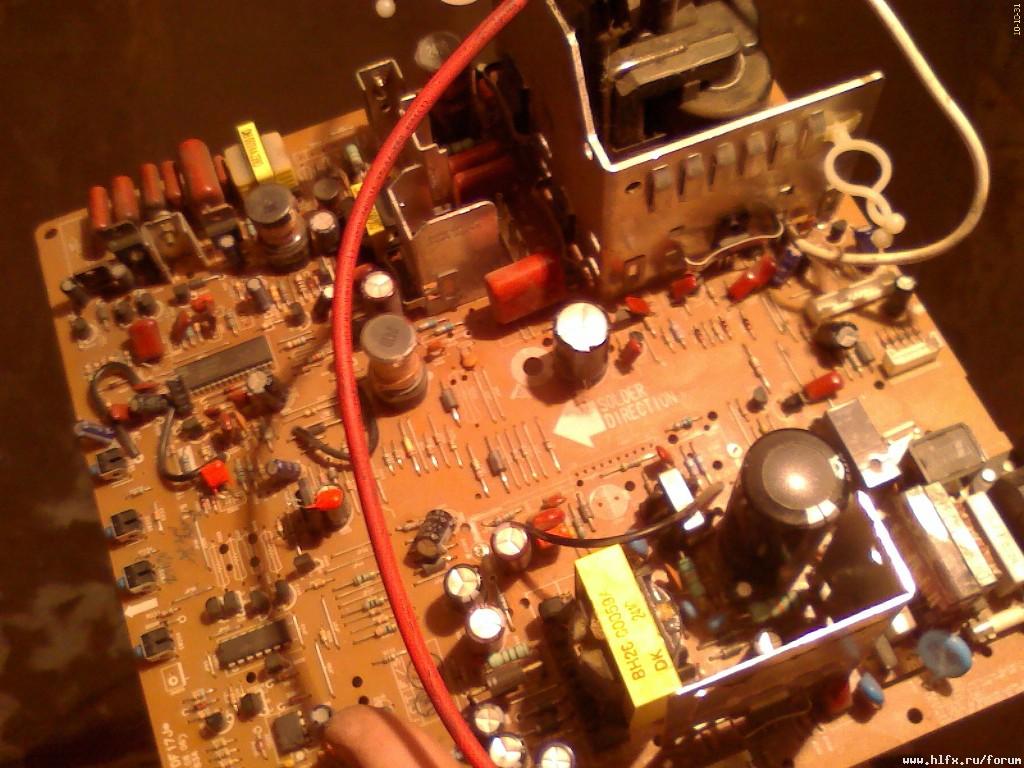

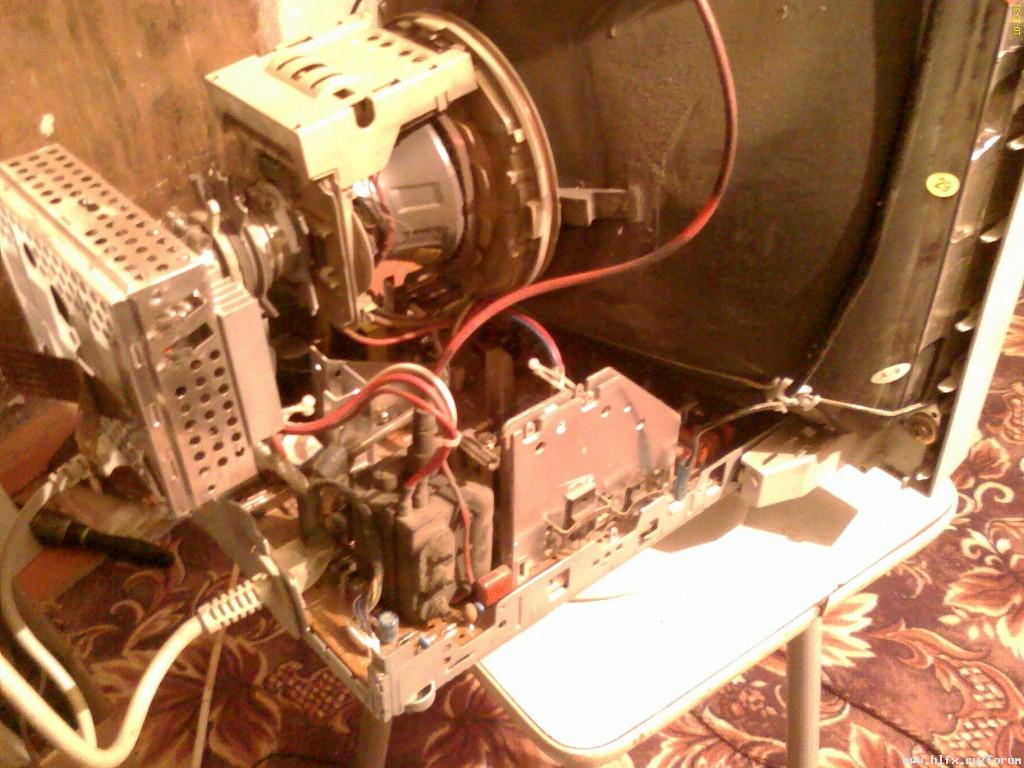

Пациент, вид сзади.
__________________
Владелец восьмиструнного монстра Schecter Omen-8 Vintage White (VWHT)
Бывал на концертах этих групп: Rashamba, 7000$, Louna, Molecul, Project Revolution, Headsource, Digimortal и многих других. Куча автографов.
Я член возлагаю на сраный геймдев.
Плата- донор. С другого монитора, другое шасси, но микросхема та же.
__________________
Владелец восьмиструнного монстра Schecter Omen-8 Vintage White (VWHT)
Бывал на концертах этих групп: Rashamba, 7000$, Louna, Molecul, Project Revolution, Headsource, Digimortal и многих других. Куча автографов.
Я член возлагаю на сраный геймдев.

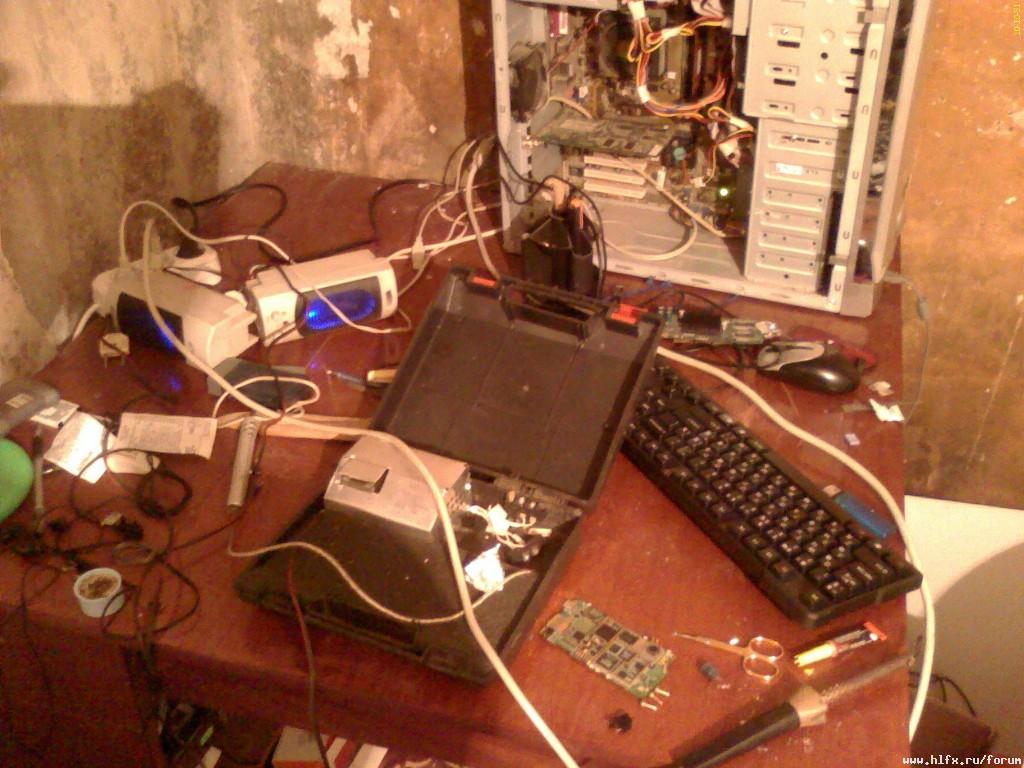

Вот в это превратилось моё рабочее место на время операции.
__________________
Владелец восьмиструнного монстра Schecter Omen-8 Vintage White (VWHT)
Бывал на концертах этих групп: Rashamba, 7000$, Louna, Molecul, Project Revolution, Headsource, Digimortal и многих других. Куча автографов.
Я член возлагаю на сраный геймдев.
__________________
Владелец восьмиструнного монстра Schecter Omen-8 Vintage White (VWHT)
Бывал на концертах этих групп: Rashamba, 7000$, Louna, Molecul, Project Revolution, Headsource, Digimortal и многих других. Куча автографов.
Я член возлагаю на сраный геймдев.
__________________
Владелец восьмиструнного монстра Schecter Omen-8 Vintage White (VWHT)
Бывал на концертах этих групп: Rashamba, 7000$, Louna, Molecul, Project Revolution, Headsource, Digimortal и многих других. Куча автографов.
Я член возлагаю на сраный геймдев.

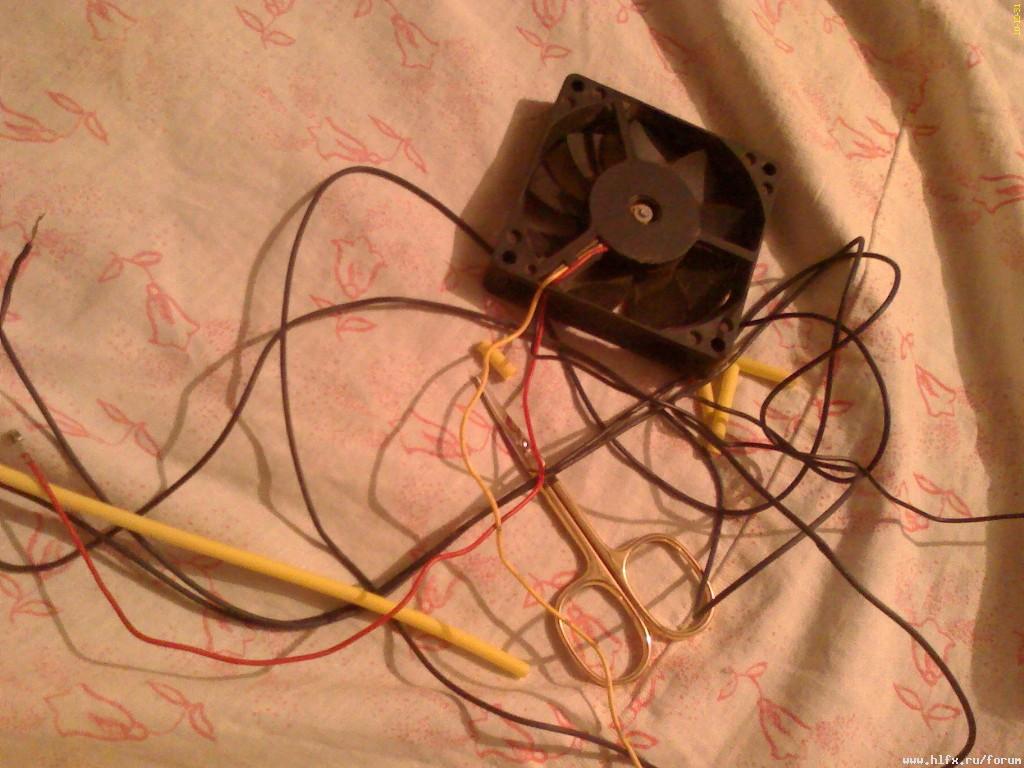

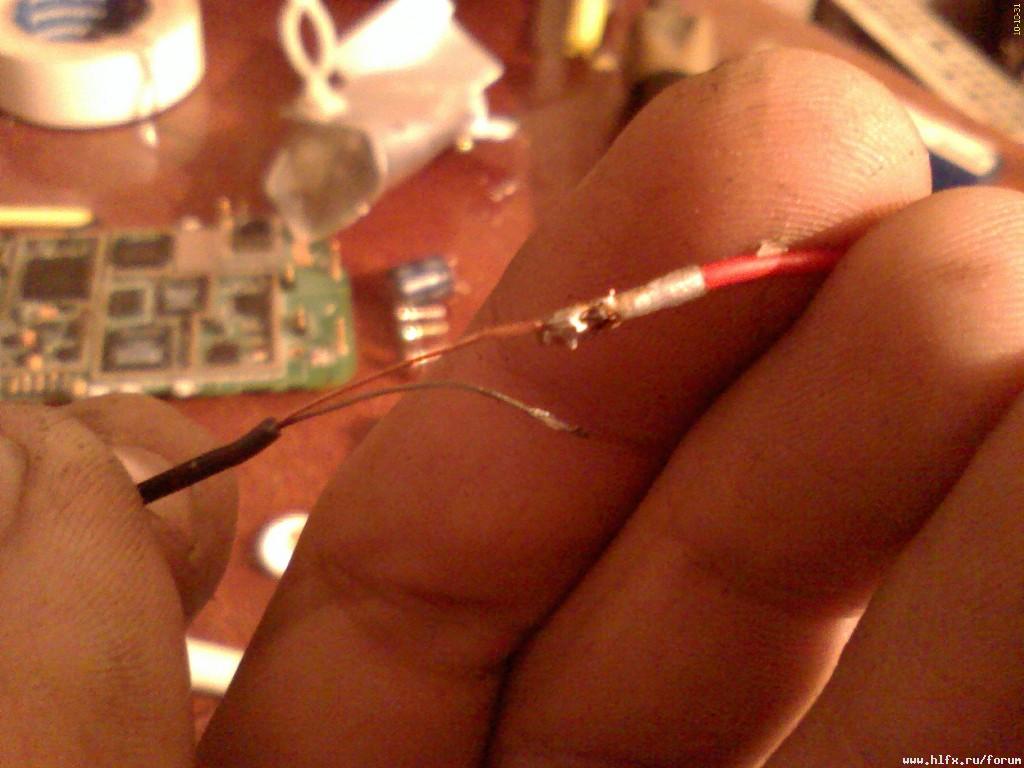

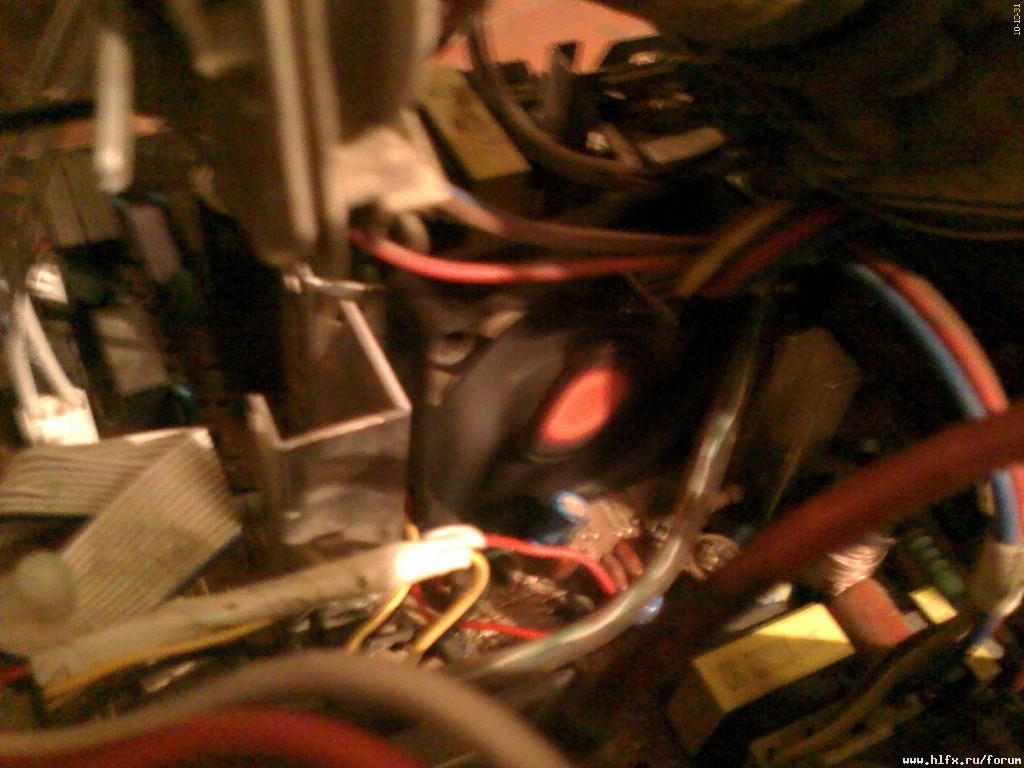

Кулер встал как влитой, все провода изолировал термоусадкой и изолентой, провод питания кулера примотал вдоль кабеля на видеокарту. Сам кулер на месте.
__________________
Владелец восьмиструнного монстра Schecter Omen-8 Vintage White (VWHT)
Бывал на концертах этих групп: Rashamba, 7000$, Louna, Molecul, Project Revolution, Headsource, Digimortal и многих других. Куча автографов.
Я член возлагаю на сраный геймдев.

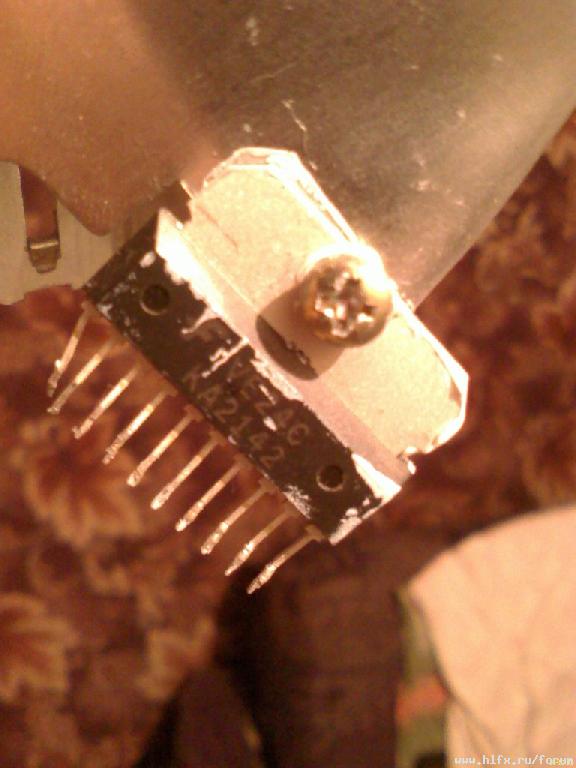

А вот и микросхемка. Я так и не смог снять её с радиатора.
